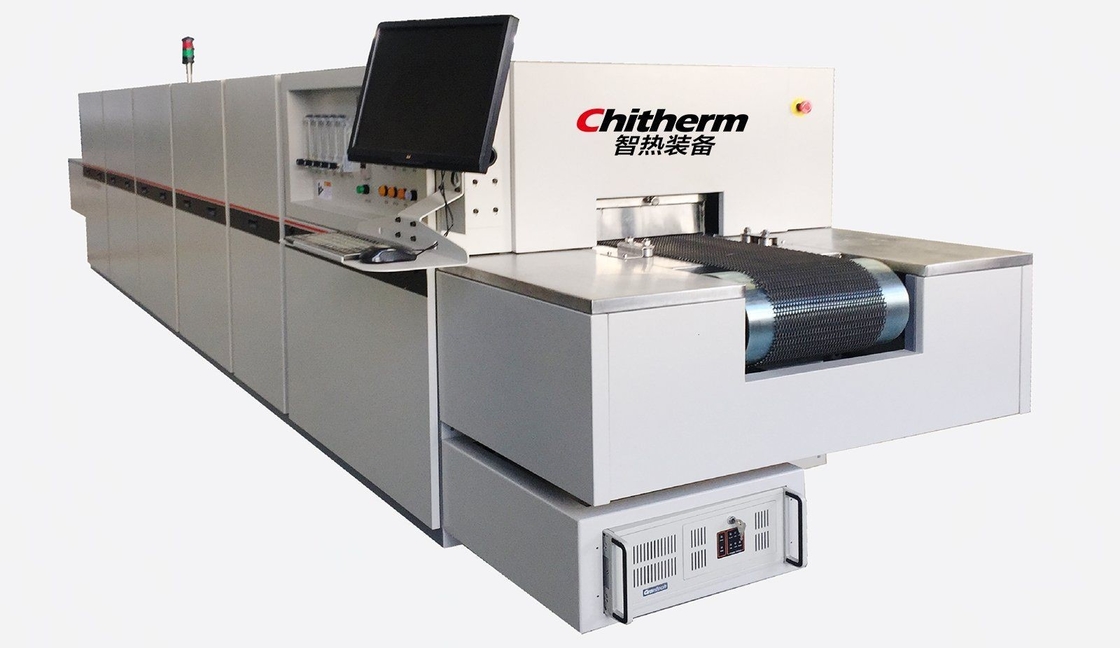

OEM Pieczarnia z pasem przenośnym z płynącą siatką 1050C do sinterującego

Piec stopieniowa 1050°C do spiekania Slk3505-0711z Typ paska Styl miejsca poziomy i 6905*1200*1350mm Wielkość L*W*H

I. Nazwa i model urządzenia: SLK3505-0711Z Piec zcinkowa typu paskowego

II. Specyfikacje techniczne i podstawowa konfiguracja:
Sprzęt ten jest głównie stosowany do wysokotemperaturowego spiekania i obróbki cieplnej obwodów grubofilmowych, rezystorów grubofilmowych, elektrod komponentów elektronicznych, LTCC i podobnych produktów.Szczegóły są następujące::
2.1 Temperatura nominalna: 850°C; maksymalna temperatura: 1050°C
2.2 Efektywna wysokość: 50 mm
2.3 Szerokość pasa: 350 mm
2.4 Materiał pasa: Cr20Ni80
2.5 Maksymalne obciążenie: 35 kg/m2 (z wyłączeniem masy pasa)
2.6 Układ napędowy: napęd o dużym kącie owijania
2.7 Zakres prędkości: 30 mm~200 mm/min, regulacja prędkości bezstopniowej o zmiennej częstotliwości
2.8 Elementy grzewcze: moduły grzewcze z włókien ceramicznych
2.9 Atmosfera spiekująca: Ciśnione powietrze
2.10 Skład obwodu gazowego: 5 dróg sprężonego powietrza, z których każdy ma regulowany przepływ (zob. 3.2 Opis techniczny)
2.11 Układ wydechowy: dwa kominy wydechowe w sekcji podgrzewania (patrz opis techniczny 3.2.)
2.12 Sposób chłodzenia: chłodzenie powietrzem

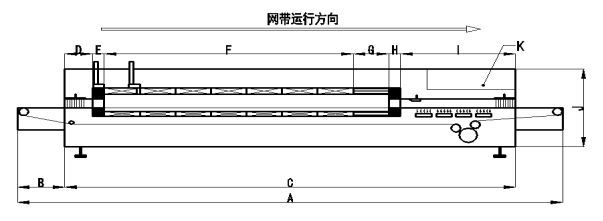

2.13 Podział strukturalny: (patrz 3.1 Opis techniczny)
2.14 Stabilność kontroli temperatury: ±1°C
2.15 Jednorodność temperatury pieca: ±3°C (w strefie stałej temperatury w temperaturze 850°C)
2.16 Liczba stref temperatury: 7
2.17 Liczba punktów kontroli temperatury: 7
2.18 Rodzaj termoaparatu: typ K.
2.19 Przyciski awaryjnego zatrzymania: jeden przycisk awaryjnego zatrzymania na każdej płytce końcowej (wjazd i wyjście)
2.20 Wskaźniki alarmowe: alarmy dźwiękowe i wizualne w przypadku nadciśnienia, podciśnienia, zerwania termoparów, niskiego ciśnienia powietrza itp.
2.21 Wzrost temperatury powierzchni: < 35°C
2.22 Moc grzewcza: 49 kW
2.23 Moc izolacyjna w piecu pustej: ≤ 17 kW
2.24 Waga: Około 2800 kg
2.25 Wymiary: 6905×1200×1350 mm (L×W×H), z wyłączeniem kominów i świateł wskazujących
2.26 Kolor zewnętrzny: panele pomalowane w wysokiej temperaturze w kolorze komputera wielbłądowego szarości

III. Normalne warunki pracy urządzenia

3.1 Powietrze sprężone: suche i czyste, ciśnienie robocze 0,3 - 0,5 MPa, zużycie powietrza około 12 - 15 m3/h.
3.2 Warunki środowiskowe: Temperatura: 0~40°C, wilgotność: ≤80% RH, brak gazów żrących, silne zakłócenia przepływu powietrza.
3.3 Układ wentylacyjny: połączenie bez kontaktu z układem wydechowym użytkownika, o pojemności wydechowej większej niż 40 m3/h.
3.4 Podłoga: poziom, brak znaczących drgań, nośność > 500 kg/m2.
3.5 Wymagania w zakresie mocy: pojemność większa niż 65 KVA, 3-fazowy 5-przewód, napięcie 220/380V, częstotliwość 50 Hz. Przewody fazowe: żółte, zielone, czerwone; neutralny przewód: niebieski; przewód uziemiony: żółto-zielony.Ta linia elektryczna jest dedykowana; prosimy o podanie oddzielnego źródła zasilania.i maszyn do cięcia metalu nie powinny być podłączone do tego systemu zasilania.
3.6 Miejsce instalacji: 9000 × 3000 × 3000 mm (L × W × H), powierzchnia instalacji większa niż 27 m2.
