Zastosowanie Elektryczny Piekarnik na próżniowe muffle do suszenia

Customization Electric Vacuum Muffle Furnace Oven For Drying Degumming And Curing

Duży Obraz : Zastosowanie Elektryczny Piekarnik na próżniowe muffle do suszenia

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	Chitherm
Model Number:	HPF190-03N

Zapłata:

Minimum Order Quantity:	1
Cena:	negotiable
Packaging Details:	Customized
Delivery Time:	Customized
Payment Terms:	Customized
Supply Ability:	Customized

Kontakt

Zastosowanie Elektryczny Piekarnik na próżniowe muffle do suszenia

Opis

Range of Applications:	Industrial	Type:	Electric Holding Furnace
Usage:	Drying	Fuel:	Electric
Working Temperature:	Rt~200ºC	Maximum Temperature:	250ºC
Transport Package:	Wooden Packaging	Specification:	7551680950mm(WHD)
Trademark:	Chitherm	Origin:	China
HS Code:	8514101000	Supply Ability:	50 Sets/Year
Customization:	Available	Orzecznictwo:	ISO
Place Style:	Vertical
Podkreślić:	Piekarnik z podciśnieniem próżniowym , Popielnik do odgrzewania próżniowego , Elektryczne piece do odtłuszczania muffli

Personalizacja Hpf190-03n Piekarnik próżniowy do suszenia Odkuwanie i utwardzanie komponentów elektronicznych w próżni lub atmosferze

1Nazwa i model urządzenia:
HPF190-03N Piekarnik próżniowy

2. Obszary zastosowań:
Używany jest głównie do suszenia, odgumowania i utwardzania komponentów elektronicznych w środowisku próżni lub atmosferze.

3Wskaźniki techniczne i podstawowa konfiguracja
3.1 Temperatura pracy: RT~200oC;
3.2 Maksymalna temperatura: 250oC;
3.3 Materiał komory pieca: stal nierdzewna SUS304;
3.4 Materiał izolacyjny: włókna ceramiczne;
3.5 Wielkość komory pieca: 500 mm × 700 mm × 550 mm (W*H*D);
3.6 Jednorodność temperatury: powierzchnia płyty grzewczej jest lepsza niż ± 5oC (badanie przy stałej temperaturze 200oC);
3.7 Element grzewczy: płytka grzewcza z aluminium;
3.8 Liczba płyt grzewczych: 4 sztuk;
3.9 Maksymalna moc grzewcza: 4×1,5 kW;
3.10 Prędkość ogrzewania: ≤ 5oC/min;
3.11 Element regulacji temperatury: Platynowa odporność;
3.12 Liczba punktów kontroli temperatury: 4 punkty;
3.13 Tryb regulacji temperatury: Zero-Crossing of Cycle;
3.14 Tryb całkowitego sterowania: centralne sterowanie za pomocą ekranu dotykowego + PLC;
3.15 Dokładność regulacji temperatury: ±1oC;
3.16 Ostateczny stopień próżni: ≤ 50 Pa;
3.17 Czas pompowania próżniowego: ≤30 min (od ciśnienia atmosferycznego do 0,1mbar);
3.18 Odporność na ciśnienie w komorze pieca: 0,1 - 1mbar (może być stosowana w stanie próżni lub normalnego ciśnienia);
3.19 Alarm próżniowy: gdy stopień próżniowy nie osiągnie ustawionej wartości w wyznaczonym czasie, wyświetlany jest sygnał alarmowy, a jednocześnie:pompa próżniowa zostanie wyłączona w celu zapobiegania długotrwałemu działaniu pompy próżniowej pod dużym obciążeniem i wydłużenia jej żywotności;
3.20 Ochrona przed alarmem: posiada funkcje ochrony przed alarmem dźwiękowym i wizualnym, takie jak ochrona przed nadmierną temperaturą, przeciążeniem silnika oraz przed podfazą i odwrotną fazą;
3.21 Hałas sprzętu: ≤ 63 dB;
3.22 Wygląd sprzętu: malowanie spryskowe w wysokiej temperaturze, jasnoszary;
3.23 wymiary zewnętrznego kształtu: 755 mm × 1680 mm × 950 mm (W*H*D).

4Ogólny opis techniczny

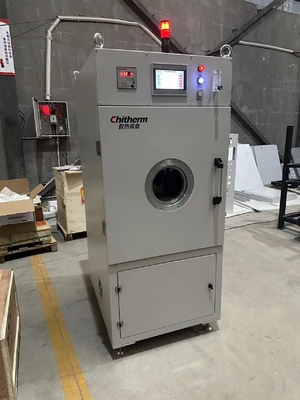

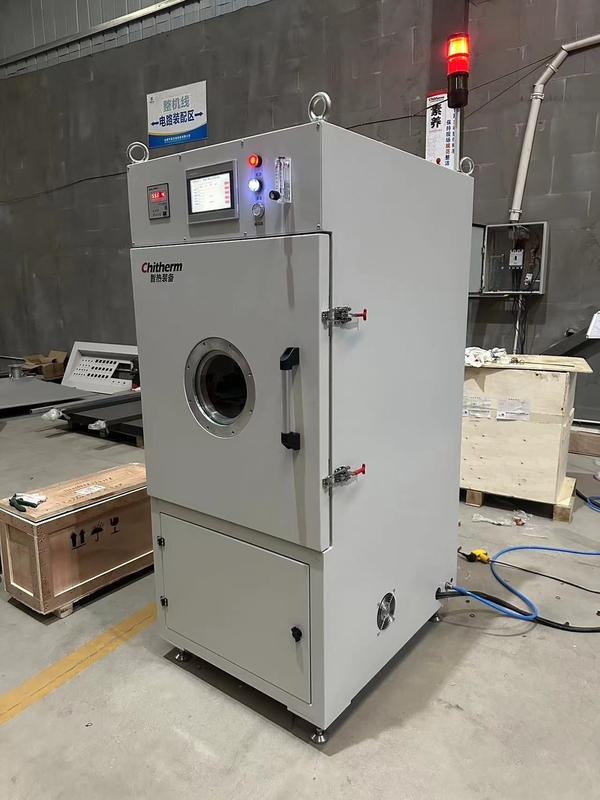

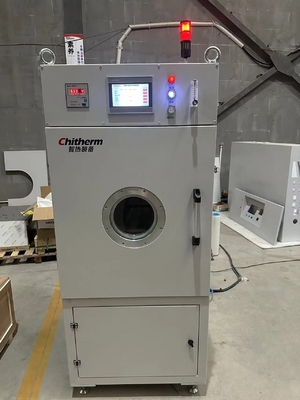

Cały piec jest głównie podzielony na trzy główne części, a mianowicie strukturę korpusu pieca, system próżniowy i system sterowania.
Hpf190-03n Vacuum Oven, Mainly Used for The Drying, Degumming and Curing of Electronic Components in a Vacuum or Atmosphere Environment

4.1 Konstrukcja nadwozia pieca

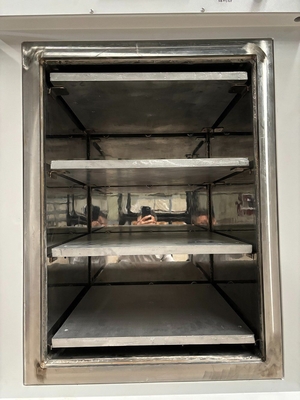

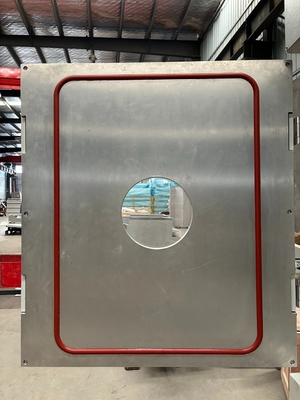

Komora pieca jest przetworzona i wykonana z płyt SUS304; jest wyposażona w wlot powietrza, wyjście powietrza i wrota wykrywania próżni;4 płyty grzewcze dzielą jamę grzewczą na 3 małe jamy, a wysokość każdej jamy wynosi 150 mm; produkty są bezpośrednio lub pośrednio umieszczane na płytkach grzewczych przez tacę.Wprowadzając końcówki płyt grzewczych z komory pieca i stosując specjalną metodę uszczelniania próżniowego, osiąga się wysoką wydajność uszczelniającą; płytka uszczelniająca drzwi pieca jest dostosowana do potrzeb ze szkła odpornego na wysoką temperaturę i wysokie ciśnienie,i odgrywa rolę uszczelniającą komorę pieca poprzez wytłaczanie taśmą uszczelniającą na końcowej powierzchni komory pieca.
4.2 Projektowanie układu próżniowego
Interfejsy próżniowe rezerwowe i odpowiednie zawory próżniowe.
4.3 Konstrukcja wlotu powietrza

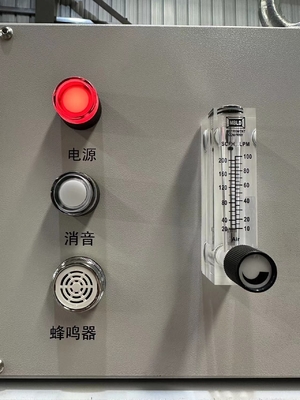

Urządzenie jest wyposażone w interfejs wprowadzający azot. Włączanie i wyłączanie wprowadzenia powietrza jest sterowane za pomocą zaworu próżniowego,i wielkość przepływu wlewu powietrza jest kontrolowana przez przepływomierz szklanych wirników o zakresie pomiaru 10~100L/min.
4.4 Projektowanie układu sterowania
Przyjąć scentralizowany tryb sterowania z ekranem dotykowym, który ma przyjazny dla użytkownika interfejs człowiek-maszyna.
4.4.1 Pomiar i kontrola temperatury: Temperatura jest mierzona za pomocą oporu platynowego,i wartość temperatury jest przesyłana do modułu kontroli temperatury przez importowany moduł temperatury do analizy i kontroli.
4.4.2 Centralizacja sterowania: centralizacja sterowania za pomocą ekranu dotykowego, a na ekranie dotykowym wyświetlane są odpowiednie dane, takie jak temperatura i sygnał alarmowy, w celu wygodnego obserwowania i obsługi.
4.4.3 System alarmowy: gdy temperatura przekracza ustawioną wartość, system alarmowy nadtemperatura natychmiast wysyła sygnały alarmowe dźwiękowe i wizualne i jednocześnie wyłącza ogrzewanie,i dzwonek będzie emitował ciągły dźwięk alarmowy.

5Lista przekazania sprzętu
Harmonogram dostawy

Nazwa	Główna treść	Ilość
Podstawowy skład	Główna jednostka pieca		1 zestaw
	Świadectwo zgodności z inspekcją	Certyfikaty zgodności dla każdego głównego składnika zleconego na zewnątrz	1 zestaw
	Dokumenty techniczne	Podręcznik instrukcji obsługi, przypadkowe dokumenty techniczne każdego głównego składnika zleconego na zewnątrz itp.	1 zestaw
Kluczowe składniki	Tablica grzewcza		4 sztuki
	Ekran dotykowy		1 zestaw
	Odporność pomiaru próżni		1 zestaw
	Miernik oporu		1 sztukę
Części zamienne	Relaj stanu stałego		1 sztukę
