Obsługa cieplna Piekarnik grzejnikowy z czterech rur stalowych i aluminium N Termokoupla 1150C

Przegląd
Czterodrukowy piec grzejący typu HTF4572-0611NH nadaje się do procesu grzania drutów metalowych podgrzanych w temperaturze 1100°C i poniżej;przyjmuje zaawansowaną technologię sterowania temperaturą w celu zapewnienia dokładności kontroli temperatury; wykorzystuje dojrzałą technologię projektowania nadwozia pieca w celu zapewnienia jednolitości temperatury pieca.

Parametry wydajności
Temperatura znamionowa: 1100°C
Maksymalna temperatura: 1150°C
Rozmiar rury pieca: Φ45 (OD) mm × 5mm × 7200mm (L) × 4, 310S materiał
Długość strefy grzewczej: 6000 mm
Liczba stref temperatury: 6
Dokładność regulacji temperatury: ±1°C
Metoda sterowania temperaturą: w każdej strefie temperatury używany jest japoński regulator temperatury Yamatake, z regulowaną szybkością ogrzewania
Metody ogrzewania: pręty z węglanu krzemowego do ogrzewania górnego i dolnego
Atmosfera pieca: atmosfera mieszana z azotem i wodorem
Metoda chłodzenia: chłodzenie wodne

Wymagania dotyczące wyposażenia
Moc projektowa: 90 kW
Moc izolacyjna: ≤ 45 kW
Zasilanie: 380V±10%, 50Hz, 3-fazowe 5-przewodowe

Charakterystyka ogrzewania i izolacji
Element grzewczy: pręty z węglanu krzemowego

Charakterystyka kontroli
Metoda sterowania: Importowany inteligentny sterownik temperatury o jednej pętli, samostosowanie parametrów PID
Strefy temperatury kontrolnej: 3 zestawy grzejników FEC dalekiej podczerwieni w celu zapewnienia jednolitego ogrzewania
Ochrona przed alarmem: Ochrona przed alarmem dźwiękowym i świetlnym w przypadku zerwania termoaparatu, nadciśnienia, niskiego ciśnienia powietrza, niskiego ciśnienia wody itp.
Wzrost temperatury powierzchni: ≤ 35°C

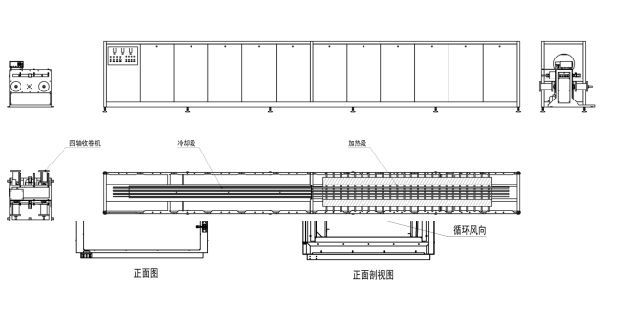

Układ pieca
Strefa chłodzenia przejściowego: 1, długość około 7200mm, wymaga wody chłodzącej
Strefa stałej temperatury: 6, długość około 6000 mm, zakres ustawień temperatury RT~1100°C

System atmosferyczny
Atmosfera robocza: gaz rozkładowy azotu lub amoniaku o wysokiej czystości, ciśnienie wejściowe 0,1 - 0,3 MPa, przepływ 3 - 6 m3/h;
Atmosfera kontrolna: 4 ścieżki, kontrolowane przez przepływomierze szklanych wirników.

System chłodzenia
Chłodzenie obrabiarków wykorzystuje system chłodzenia przejściowego wodnym w celu szybkiego obniżenia temperatury obrabiarków i otworu pieca;
Urządzenie chłodzące - chłodnik wody przemysłowy

Warunki wyposażenia
Moc wejściowa: 380V±10%, 50Hz, 3-fazowa 5-przewodowa
Masa sprzętu: około 4500 kg
Poziom nośności na ziemi: 500 kg/m2
Środowisko użytkowania: płaska podłoga, środowisko wewnętrzne bez znaczących zakłóceń powietrza, bez gazów żrących, bez znaczących drgań; temperatura otoczenia 0~40°C, wilgotność otoczenia 10%~85%RH.
Wentylacja i wydechy: Dobra wentylacja wokół korpusu pieca, temperatura otoczenia ≤50°C, wilgotność otoczenia 10~85%RH.
