Przemysłowy piec do ciągłego grzania

Elektryczny pieczar do ciągłego grzania w procesie produkcji przemysłowej

1Projekt pieca

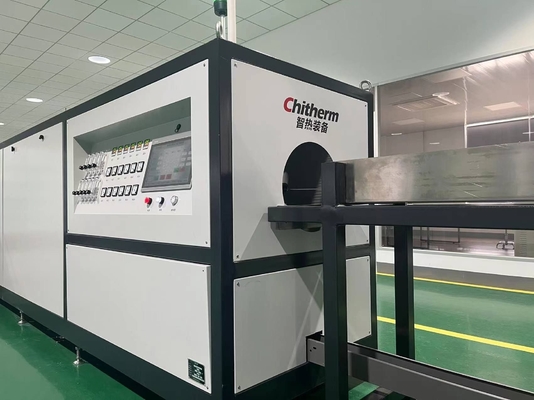

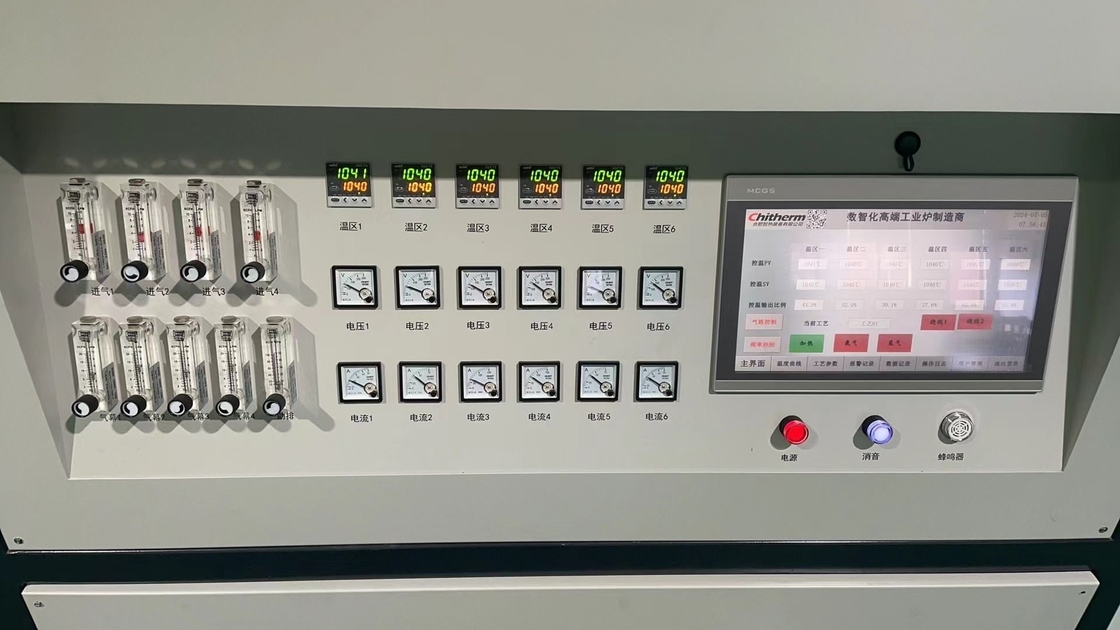

Cały sprzęt składa się głównie z komory pieca, rur grzewczych, sekcji chłodzącej, ramy zewnętrznej, systemu sterowania atmosferą, mechanizmu odbioru drutu i systemu sterowania elektrycznego.

2Specyfikacje techniczne i podstawowa konfiguracja
2.1 Temperatura znamionowa: 1100°C
2.2 Maksymalna temperatura: 1150°C

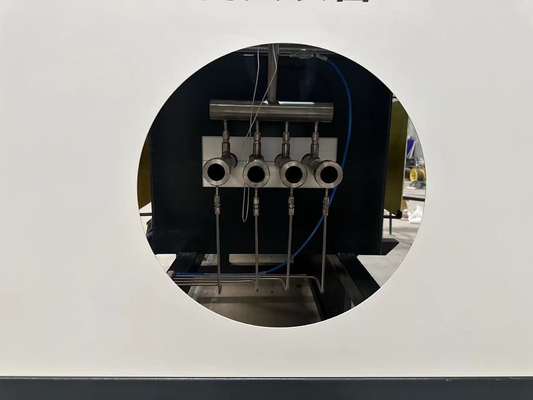

2.3 Rozmiary rur piecowych: Φ45 (OD) mm * 5 mm * 7200 mm (L) * 4, 310S ze stali nierdzewnej
Wymiary sekcji chłodzącej: Φ45 (OD) mm * 5 mm * 7200 mm (L) * 4, 304 ze stali nierdzewnej
2.6 Maksymalna moc grzewcza: 90 kW
2.7 Moc utrzymania bez obciążenia: ≤ 45 kW
2.8 Długość strefy grzewczej: 6000 mm
2.9 Długość strefy efektywnego ogrzewania: ≥ 3000 mm
2.10 Jednorodność temperatury: w zakresie ±3°C w strefie efektywnego ogrzewania
2.11 Odległość między rurami: 80 mm
2.12 Elementy grzewcze: pręty grzewcze z węglanu krzemu (SiC)
2.13 Sposób ogrzewania: ogrzewanie górne i dolne
2.14 Liczba stref temperatury: 6 stref
2.15 Punkty kontroli temperatury: 6 punktów
2.16 Rodzaj termoparów: typ N (NiCr-NiSi)
2.17 Stabilność regulacji temperatury: ±1°C, z funkcją samostosowania parametrów PID
2.18 Atmosfera procesu: Azot/Wodór (N)₂/H₂)
2.19 Wjazd gazu: Położenie: pomiędzy strefą wysokiej temperatury a sekcją chłodzącą
2.20 Wyjście spalin: Miejsce: na końcu wlewu rury pieca
2.21 Maksymalna szybkość ogrzewania: 10°C/min
2.22 Sposób chłodzenia: woda cyrkularna Chłodzenie w strefie chłodzenia
2.23 Temperatura wody wyjściowej: ≤ 30°C
2.24 Platforma przejściowa: Długość ≥ 3500 mm
2.25 Prędkość pobierania: 300-2750 mm/min
2.26 Wzrost temperatury powierzchni: ≤ 35°C
2.27 Alarm i ochrona: alarmy dźwiękowe i wizualne w przypadku nadmiaru temperatury, pęknięcia termoparów, niskiego ciśnienia powietrza, niskiego ciśnienia wody, przeciążenia silnika itp.;alarm o nadmiarze temperatury z ochroną przed odcięciem ogrzewania
2.30 Ogólne wymiary (referencja): 14850 * 950 * 1460 mm (L * W * H), z wyłączeniem platformy przejściowej i urządzeń odbioru/odbioru. Rzeczywiste wymiary podlegają specyfikacji końcowej produktu.
3.Lista kontrolna dostaw sprzętu
