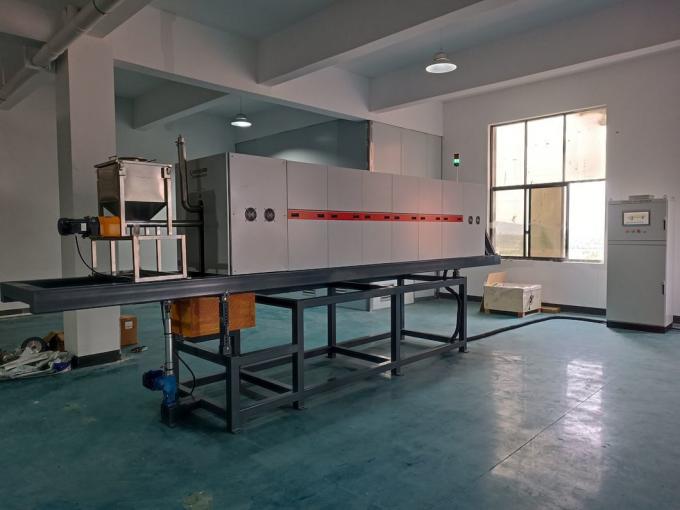

900C obrotowy piecownik kwarcowy wysokocieplny

2. Parametry wydajności

• Maksymalna temperatura: 1000°C
• Temperatura pracy: RT~900°C
• Rzeczywisty rozmiar rury pieca: Φ300 mm × 4230 mm
• Długość strefy grzewczej: 2770 mm
• Liczba stref temperatury: 6 stref, termoelement typu K
• Dokładność regulacji temperatury: ±1°C
• Metoda sterowania temperaturą: Każda strefa wykorzystuje sterownik temperatury Shimaden z Japonii, z regulowaną szybkością ogrzewania
• Metoda ogrzewania: grzejnik FEC o dalekiej podczerwieni
• Atmosfera pieca: powietrze
• Metoda chłodzenia wylotowego: chłodzenie powietrzem

3Wymagania dotyczące wyposażenia

• Moc projektowa: 48 kW
• Moc izolacyjna: 24 kW
• Zapewnienie zasilania: 380V±10%, 50Hz, 3-fazowe 5-przewodowe

4- Ogrzewanie i izolacja

• Element grzewczy: podgrzewacz FEC w dalekiej podczerwieni

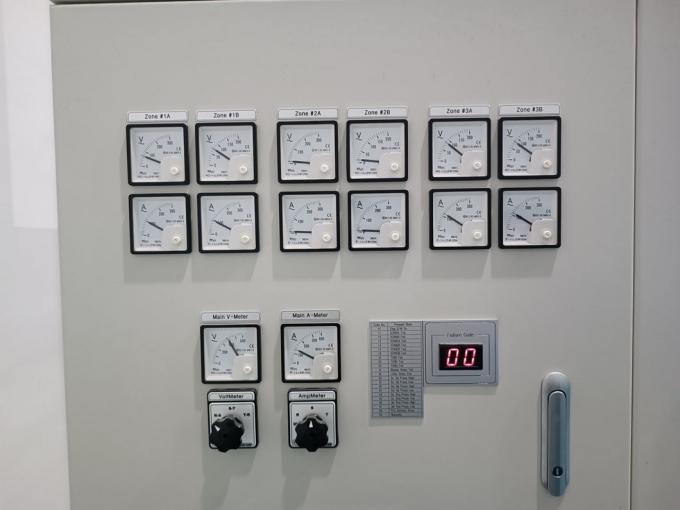

5. Funkcje sterowania

• Metoda sterowania: Importowany inteligentny sterownik temperatury o jednej pętli z automatycznym dostrojeniem PID
• Strefy kontrolowane: 6 grup grzejników FEC w zakresie dalekiej podczerwieni w celu zapewnienia jednolitego ogrzewania
• Ochrona przed alarmem: alarmy dźwiękowe i wizualne w przypadku pęknięcia termopary, nadciśnienia itp.
• Wzrost temperatury powierzchni: ≤ 35°C

6. Układ pieca

• Strefa chłodzenia przejściowego: 1 strefa o długości około 840 mm
• Strefa grzewcza: 6 stref o długości około 2770 mm; zakres ustawień temperatury RT~900°C

7System atmosferyczny

• Atmosfera robocza: czyste, suche, wolne od oleju sprężone powietrze, ciśnienie 0,4 ~ 0,8Mpa, przepływ 3 ~ 7m3/h
• Kontrolowana atmosfera: 1 ścieżka, sterowana przez przepływomierz szklanych wirników

8Warunki wyposażenia

• Pojemność wejściowa: 380V±10%, 50Hz, 3-fazowa 5-przewodowa
• Wymiary: 6200×1215×2475 mm (L×W×H)
• Waga sprzętu: około 2100 kg
• Pojemność obciążenia podłogi: 300 kg/m2
• Środowisko pracy: płaska podłoga, środowisko wewnętrzne z minimalnym zakłóceniem powietrza, brak gazów żrących, minimalne drgania, temperatura pomieszczenia sterującego 0~40°C, wilgotność 10%~85%RH
• Wentylacja i wydechy: Środowisko pieca o dobrej wentylacji, temperatura otoczenia ≤ 50°C, wilgotność 10~85%RH
