Przemysłowy dzwonek o temperaturze obniżająca atmosferę piec odtłuszczająca i spiekająca hartowanie

1Nazwa i model urządzenia:

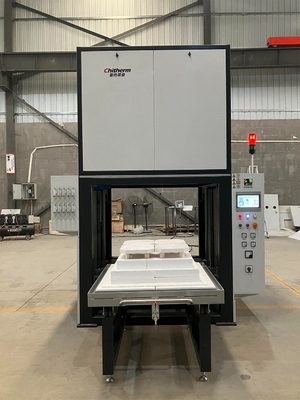

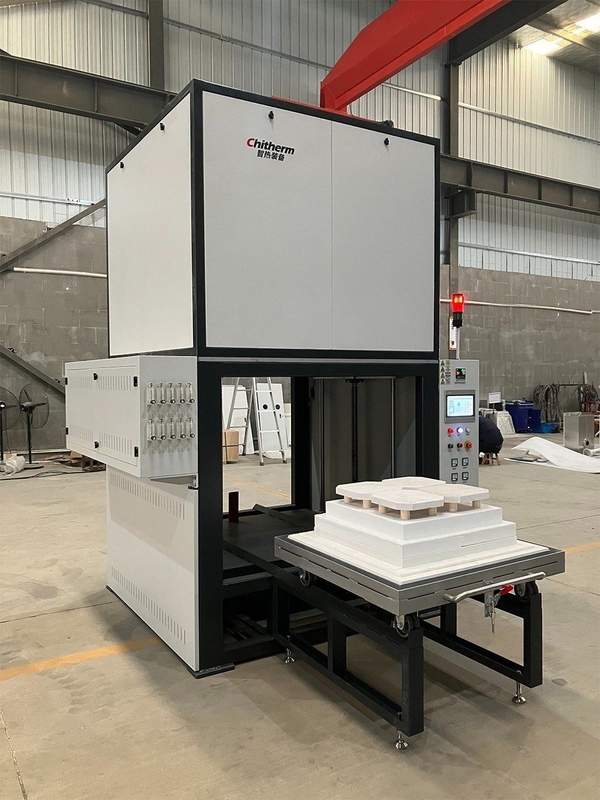

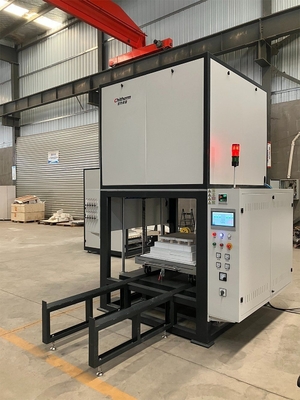

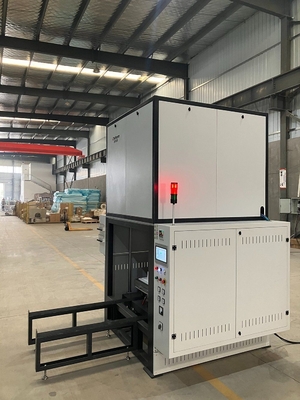

BF150-17 Wysokotemperaturowy pieczar z dzwonem

2Obszary zastosowania:

2.Przystosowany do zintegrowanego procesu odtłuszczania i spiekania materiałów docelowych ITO.

3Wskaźniki techniczne i podstawowa konfiguracja
1. Temperatura nominalna: 1650°C
2Maksymalna temperatura: 1700°C;
3. Efektywny rozmiar: 550×500×550 mm (szerokość×wysokość×głębokość);
4Maksymalna moc grzewcza: 50 kW;
5. Moc izolacyjna pieca pustego: ≤ 25 kW;
6. Element grzewczy: krzemowa pręta molibdenowa w kształcie U; Producent pręta molibdenowego: Yantai Huoju, Model: U Φ6-12, Ilość: 20 sztuk;
7. Jednorodność temperatury pieca: ±5°C (przetestowana w pustym piecu z czasem utrzymania 2 godzin w temperaturze 1600°C);
8Dokładność śledzenia programu: ±2°C (gdy temperatura jest wyższa niż 600°C);
9Dokładność sterowania temperaturą: ±1°C (w okresie utrzymywania na platformie o wysokiej temperaturze);
10. Prędkość ogrzewania: 400°C do 1000°C ≤ 5°C/min, 1000°C do 1650°C ≤ 4°C/min;
11Liczba punktów kontroli temperatury: 1 punkt;
12. typ termoaparatu: B Graduation;
13. Metoda sterowania: Wysokiej wydajności regulacja napięcia fazowego + sterowanie modułem tirystoru SCR;
14Instrument sterujący: importowany z Japonii regulator temperatury, z funkcją sterowania PID i samonadzoru;Przyjmuje się 10-calowy duży ekran dotykowy i inteligentny sterownik temperatury PID;
15Maksymalny ruch podnoszący: Około 800 mm, z systemem podnoszenia szrubkowego pręta;
16Pojemność obciążenia stołu roboczego: ≤ 1000 kg (włącznie z produktami i nośnikami);
17. Układ wydechowy: w górnej części zamontowany jest kominek wydechowy do wyładowania spalin;
18. Funkcje ochronne: posiada funkcje ochrony dźwiękowej i wizualnej przed nadmierną temperaturą, uszkodzeniem termopary, przeciążeniem, nadmierną prędkością, odchyleniem itp.;
19- wymiary zewnętrzne: 1740×2780×2505 (mm) (szerokość×wysokość×głębokość), z wyłączeniem szafy sterującej;
20Waga sprzętu: około 2000 kg.

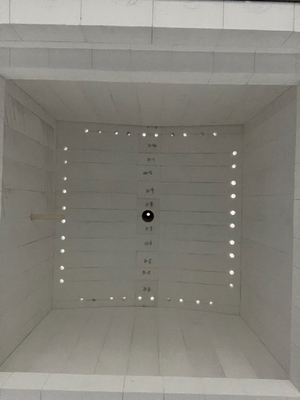

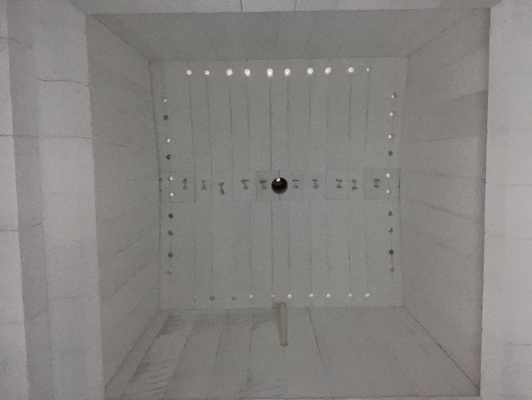

21Konstrukcja ściany pieca:
Ściana pieca: ściana boczna to wieloczęściowa konstrukcja splicingowa wykonana z produktów z tlenku aluminium, skutecznie zapobiegająca pękaniu;
Łóżko pieca: jest to wieloczęściowa struktura splicingowa, wykonana z produktów tlenku aluminium, skutecznie zapobiegająca pękaniu; Istnieją 4 płyty podtrzymujące do palenia;
Górna warstwa szczytu pieca: jest to łukowaty wieloczęściowy układ splicingowy, wykonany z produktów tlenku aluminium.
