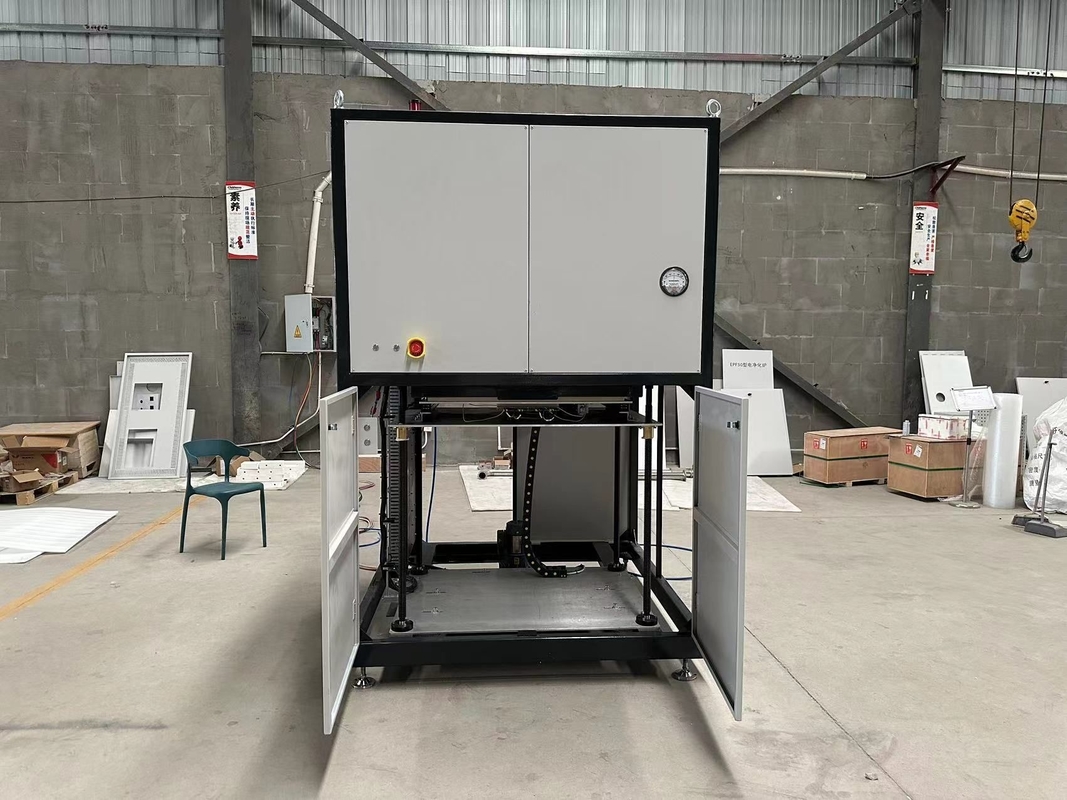

ODM Przemysłowy Elektryczny Puszczalnia Winda Piekarnia Werykacyjna Wytwarzanie cieplne

ODM Industrial Electric Holding Elevator Furnace Vertical Heat Treat Oven

Duży Obraz : ODM Przemysłowy Elektryczny Puszczalnia Winda Piekarnia Werykacyjna Wytwarzanie cieplne

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	Chitherm
Model Number:	BF230-10

Zapłata:

Minimum Order Quantity:	1
Cena:	negotiable
Packaging Details:	Customized
Delivery Time:	Customized
Payment Terms:	Customized
Supply Ability:	Customized

Kontakt

ODM Przemysłowy Elektryczny Puszczalnia Winda Piekarnia Werykacyjna Wytwarzanie cieplne

Opis

Range of Applications:	Industrial	Type:	Electric Holding Furnace
Usage:	Steel Molding	Fuel:	Electric
Atmosphere:	Air	Effective Chamber Dimensions:	152015202250(mm) (WHD)
Rated Temperature:	850ºC	Maximum Temperature:	1000°c
Transport Package:	Wooden Packaging	Specification:	152015202250(mm) (WHD)
Trademark:	Chitherm	Origin:	China
HS Code:	8514101000	Supply Ability:	50 Sets/Year
Customization:	Available	Orzecznictwo:	ISO
Place Style:	Vertical
Podkreślić:	Piece do windy ODM , Piekarnik z podnośnikiem , ODM pionowy piec do obróbki cieplnej

Przemysłowy elektryczny pieczar Bf230-10 Pieczar technologiczny w zakresie zastosowań

1. Model:BF230-10 Piekarnik z dzwonem

2Wniosek

Urządzenie to jest przeznaczone głównie do sinteringu LTCC, może być również stosowane dowypalenie wiązaczai spiekaniaprocesinnych odpowiednich produktów elektrycznych.

3Specyfikacja techniczna:
1.RatedTemperatura: 850oC
2Max..Temperatura:1000oC
3.Rozmiar komorys: 600 mm × 600 mm × 650 mm ((D × W × H)
4Efektywny wymiars: 500 mm × 500 mm × 500 mm ((D × W × H)
5Materiał izolacyjny komory: włókna ceramiczne aluminiowo-silikatowe
6Wewnętrzna powierzchnia komory: pokrywa ze szkła kwarcowego
7- Ogrzewanie.Elementy:Węzełsw blokach z włókien ceramicznych
8- Pary termiczne: RodzajN
9Punkt kontroli temperatury: 4 punkty.
10.Przegrzewanie: 4Wyloty
11. 3STags P- Nie, nie.Fpodgrzewanie powietrza:1- pył, 2- krople wody, 3- para olejowa
12. Precyzja sterowania temperaturą ≤ ± 1oC
13. Tryb sterowania temperaturą: Regulacja temperatury- Nie, nie.przywożone z Japonii
14. Podgrzewanie Stepy:20Stepy
15- Rejestr temperatury: IPC dokonuje rejestru pobierania próbek w czasie rzeczywistym temperatury komory i temperatury ogrzewania gazu
16. Wskaźnik podgrzewania ≤ 6oC/min(W zakresie 700-900°C możliwe jest 10°C/min, ale nie zaleca się tego, ponieważ spowoduje to mniejszą dokładność utrzymywania temperatury.)
17. Jednorodność temperatury komory: powierzchnia 400 mm × 400 mm × 400 mm (D × W × H) jest lepsza niż ± 3oC
18. Temperatura powierzchni pieca ≤ RT+35oC
19System podnoszenia: system operacyjny podnoszenia urządzeń przyjmuje trzypunktowe sterowanie,a)niepowleczonahziemiaez napięciem,które mogą zostać zatrzymane w dowolnym momencie przy stabilnej i niezawodnej pracy;
20Maksymalny czas podnoszenia: 800 mm
21. Waga ładowania ≤ 150 kg(włączając produkty i urządzenia do ustawiania)
22Całkowita moc: 52 kW (Maksymalnie Moc ogrzewania: 40 kW,Maksymalna moc przedgrzewcza gazu: 4 × 3 kW)
23Wymiary: 1520×1520×2250mm ((D×W×H)
24Waga: około 1300 kg
25Status wieży świetlnej: czerwony/żółty/zielony.
26. Wygląd Kolor: jasnosrą
27. Język pieca: Etykiety, interfejs użytkownika oprogramowania, instrukcje w języku angielskim

4Skład konstrukcji pieca
Wyposażenie składa się głównie z ramy zewnętrznej, komory, podłogi, systemu podnoszenia i systemu sterowania. Technical Agreement of Bf230-10 Bell Furnace

1Projektowanie komory

Komora jest wykonana z płyt włókienniczych ceramicznych i produktów włókienniczych, a zewnętrzna warstwa otoczona jest płytą silikatową wapnia.od góry do dołu 4 grupy ogrzewania, niezależna regulacja temperatury, z prawej strony znajduje się podwyższająca skrzynia wlewu powietrza, a z lewej strony znajdują się odbiornik i skrzynia wydechowa.Wyjście kominowe jest zainstalowane z pomocniczym wzmacniaczem wydechowym, aby zapewnić, że gaz wydechowy wytworzony podczas procesu spiekania może być wyładowany w czasie.

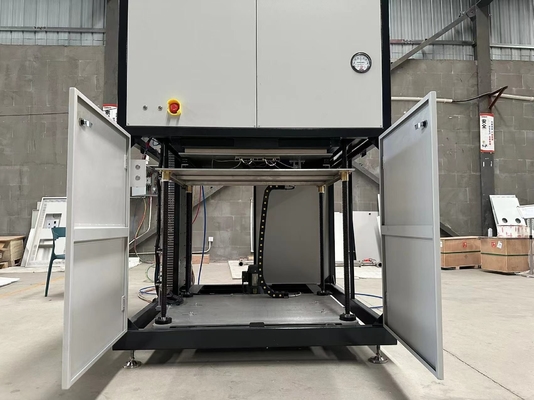

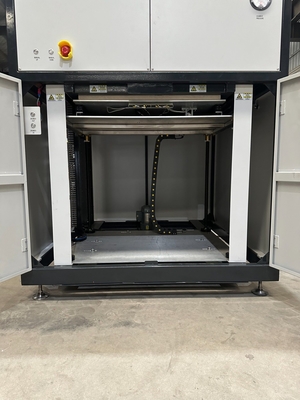

2. Projektowanie podłogi dolnej

W celu zapewnienia bezpieczeństwa urządzenie jest wyposażone w podnośnik podnoszący, który można obciążyć po opuszczeniu.Płytka dolna jest mechanicznie zablokowana w pozycji roboczej podczas procesu ogrzewaniaProces ogrzewania nie rozpocznie się, dopóki dolna płytka nie zostanie zablokowana.Istnieje warstwa uszczelniająca między płytą dolną i komory, aby zapobiec utratę ciepła z szczeliny przez skrzyżowanie w wysokiej temperaturze.

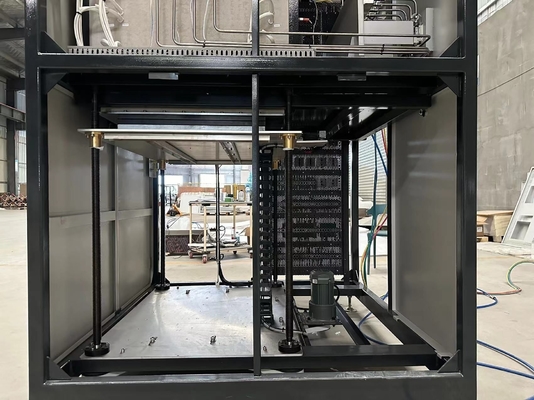

3System podnoszenia
System napędu podnoszącego znajduje się na dole urządzenia.Cały proces ruchu jest to, że silnik spowolnienia napędza koło główne i pas synchroniczny w tym samym czasie napędza cztery koła pas synchroniczny podłączone do dolnej części pręta drutuSystem podnoszenia jest stabilny i niezawodny. Gdy spodnia płytka spadnie, otwórz dwa drzwi frontowe, naciśnij przycisk wyłącznika, spodnia płytka wyjdzie do ładowania i rozładunku.System sterowania podnoszeniem z trzema sposobami, w górę, w dół i zatrzymać, aby podłoże wsparcia rozpocząć i zatrzymać na dowolnej wysokości.

4. System sterowania
Płytka grzewcza FEC ((W pełni zamknięta cewka)s są W ogóle. 4Stronyz komory, kierunek wysokości 4 grup ogrzewania, 4 punkty niezależnej regulacji temperatury.stosowanieModuł kontroli temperatury jest importowany dla każdej strefy temperatury, a próbki danych wprowadzane są do scentralizowanego systemu zarządzania i sterowania ekranem dotykowym.współczynnik wyjścia każdej strefy temperatury jest jednolitej kontroli przez monitor ekranu dotykowego.
Wszystkie4Wykorzystanie urządzeń grzewczychN- typ pary termicznej, kontrolująca stabilność ±1°C. Połączenie termiczne wykrywa temperaturę komory, a następnie wysyła sygnał do modułu regulacji temperatury w celu sterowania mocą wyjściową modułu mocy,aby uzyskać dokładny efekt kontroli temperatury.
Wszystkie silne panele elektryczne podłączone do korpusu pieca są zainstalowane z tyłu korpusu pieca grzewczego w celu zapewnienia najbardziej niezawodnej ochrony bezpieczeństwa.włączenie ogrzewania i podnoszenia, funkcja ogrzewania nie może być otwarta, gdytablicajest otwarty.

5System atmosferyczny
Podczas użytkowania sprzętu, suche, czyste i wolne od oleju sprężone powietrze może byćwstawionepieca przez system rurociągów sprzętu. TOn...powietrzeprzepływ jest regulowany przez przepływomierz szklanych wirników o pojedynczym zakresie 24-240 L/min. Aby uniknąć zakłóceń gazu o niskiej temperaturze w piecu,gaz jest podgrzewany przez podgrzewacz przed wejściem do pieca. Temperatura podgrzewania może być kontrolowana przez kontrolę temperatury- Nie, nie., a maksymalna temperatura podgrzewania wynosi 500oC.
Po podgrzaniu gaz jest wypuszczany z podciśnionego wlewu powietrza po prawej stronie pieca i wypuszczany przez lewy zbiornik gazu i wydechową skrzynkę.Aby kontrolować prędkość wyładowania spalin w piecu, układ wspomagania wydechowego jest zainstalowany przy wyjściu z kominaktóry jest sterowany przez przepływomierz w zakresie 24-240L/min.

6Monitoring ekranu dotykowego w czasie rzeczywistym

Kontrola temperatury: 4 sterowanie ogrzewaniem od góry do dołu w piecu (które może być sterowane w sekcjach),kontrolę przedgrzewania dla 4 grup gazu poza piecem.
Akcja sterowania: wzrost, spadek i zatrzymanie dolnego wsparcia.
/Sygnał alarmowy: temperatura, przegrzanie gazu temperatura, niskapowietrzeCiśnienie, przeciążenie silnika, nadruch.
Ustawienie parametrów: ustawienie parametrów procesu, zapis temperaturyWydanie.

SwyciąganieWykaz

Lista dostaw
	Pozycja	Dwypis	Kty
Podstawowe składniki	Węgiel		1/SET
	świadectwo kontroli	Certyfikat głównych składników zlecanych zewnętrznie	1/SET
	Dokumenty techniczne	Instrukcje, dokumenty techniczne głównych części zleconych na zewnątrz itp.	1/SET
Kluczowe składniki	Elementy grzewcze/	/	1/SET
	Przepływomierze	Tofco/YINHUAN	1/SET
	Różnica Ciśnienie	TOFCO/DUWEI	1/SET
	Termocouple	WYTRZYWANIE	1/SET
	System podnoszenia	Zindywidualizowane	1/SET
	Temperatura.- Co?Ja...Ja...- Nie.	Azbil	1/SET
	PLC	SIEMENS	1/SET
	Ekran dotykowy	MCGS(na bazie Linuksa)	1/SET
Części zamienne	Relaj stanu stałego	XIMADEN	1/PC
Części zamienne	Elementy grzewcze	/	1/ PC
