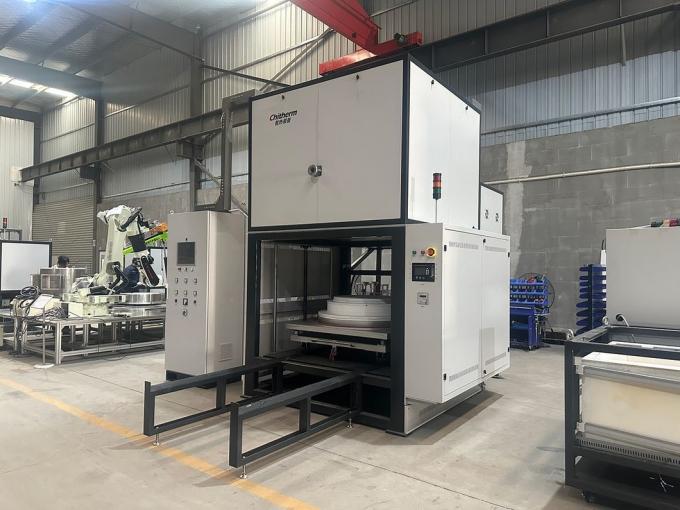

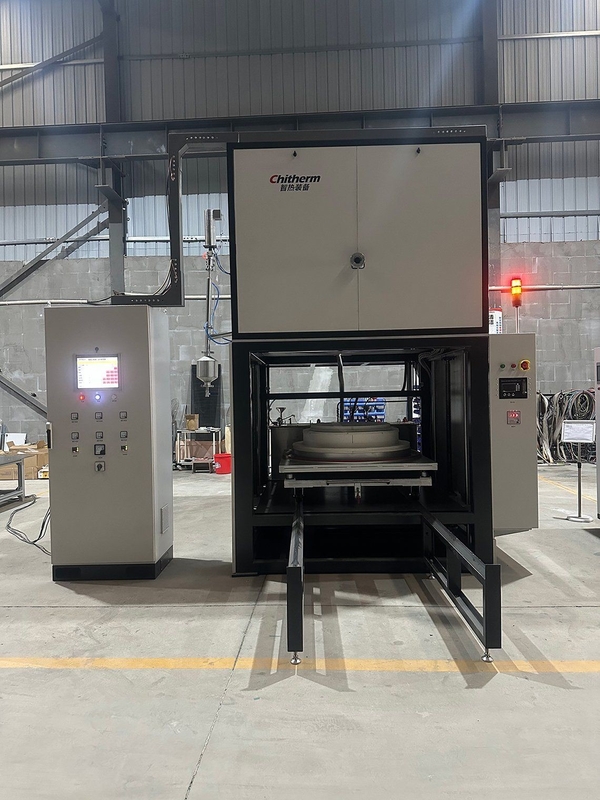

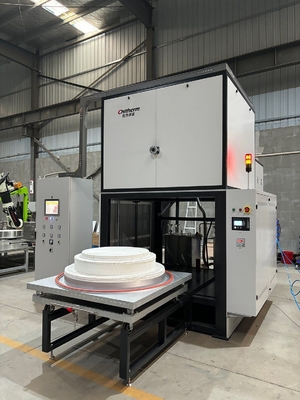

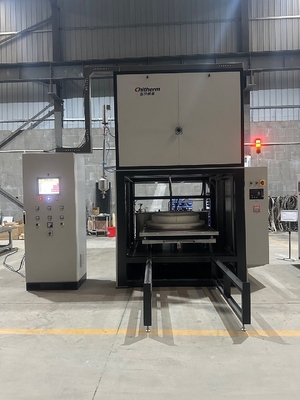

Elektryczny piecnik do przemieszczania azotu w atmosferze

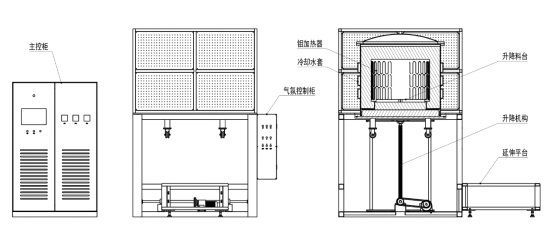

3Specyfikacje techniczne i podstawowa konfiguracja

• 3.1 Temperatura nominalna: 1600°C
• 3.2 Maksymalna temperatura: 1650°C

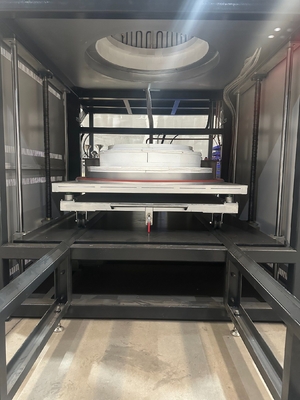

• 3.3 Efektywny rozmiar: Φ750×500
• 3.4 Element grzewczy: Grzejnik molibdenowy

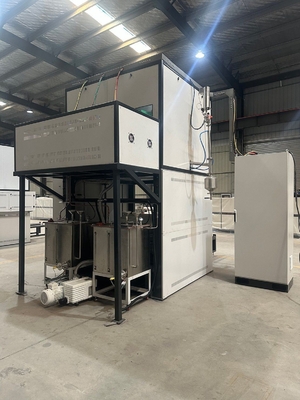

• 3.5 Atmosfera procesu: Azot/Wodór; jedna linia azotu, jedna linia wodoru, z możliwością nawilżania gazu mieszanego po zmieszaniu azot-wodór.
• 3.6 Warunki dostaw wodoru: Nie można dostarczać wodoru, jeśli zawartość tlenu przekracza 20 ppm; jeśli zawartość tlenu przekracza 20 ppm podczas dostarczania wodoru, dostawa wodoru zostaje automatycznie odcięta.
• 3.7 Temperatura wody nawilżającej: ≤ 80°C
• 3.8 Zakres punktu zrozu: -20 do 60°C
• 3.9 Stabilność kontroli temperatury: ±1°C, z funkcją automatycznego dostrojenia PID.
• 3.10 Jednorodność temperatury: Lepsze niż ± 5°C (przetestowane w temperaturze 1600°C przez 2 godziny w pustym piecu).
• 3.11 Termopara regulacyjna temperatury: Rodzaj B
• 3.12 Punkty kontroli temperatury: Trzy niezależne strefy ogrzewania od góry do dołu, z trzema niezależnymi punktami regulacji temperatury.
• 3.13 Segmenty kontroli temperatury: 19 × 19 segmentów
• 3.14 Sposób chłodzenia: Zewnętrzne chłodzenie wodne, z trzema strefami chłodzenia wodnego: górnym, środkowym i dolnym.

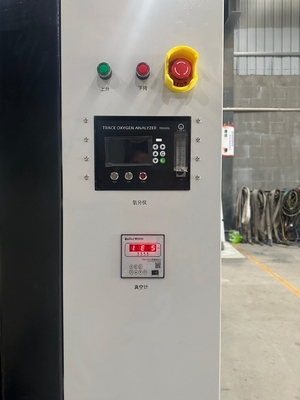

• 3.15 Monitoring ciśnienia: Przekaźnik ciśnienia do monitorowania ciśnienia pieca w czasie rzeczywistym.
• 3.16 Zakres ciśnienia: 5000 ~ 15000Pa
• 3.17 Wykrycie próżni: Miernik próżni do wykrywania poziomu próżni pieca, z cyfrowym miernikiem próżni wyświetlającym wartość próżni.
• 3.18 Ochrona przed wybuchem: Automatyczne otwieranie zaworu wydechowego, gdy ciśnienie pieca przekracza ustawioną wartość.
• 3.19 Kominek wydechowy: Jedna wrota wydechowa z urządzeniem zapłonu.
• 3.20 Ochrona alarmowa: Alarmy o nadmiarze temperatury, awarii termopary, wycieku, awarii grzejnika, przeciążeniu silnika, niskim poziomie wody w nawilżaczu, niskim ciśnieniu, niskim ciśnieniu wody chłodzącej oraz aktywacji UPS,z alarmem o nadmiarze temperatury i ochroną przed wyłączeniem.
• 3.21 Maksymalna moc grzewcza: 120 kW
• 3.22 Moc izolacyjna pieca bezczynnego: ≤ 60 kW
• 3.23 Prędkość ogrzewania: NT1 - 1200 °C ≤ 5 °C/min, 1200 ~ 1600 °C ≤ 3 °C/min
• 3.24 Wzrost temperatury powierzchni: < 35oC
• 3.25 Zewnętrzne wymiary odniesienia: 2240 × 2900 × 3000 mm (W × H × D, z wyłączeniem szafki sterującej), z zastrzeżeniem ostatecznych specyfikacji produktu.

5.Normalne warunki pracy

• Warunki środowiska: Urządzenie musi być zainstalowane w pomieszczeniach wewnętrznych, z zakresem temperatury od 0 do 40oC, wilgotnością ≤ 80% RH, bez gazów żrących i silnych zakłóceń przepływu powietrza.
• Warunki dostaw wody: 0,1 - 0,3Mpa, czyste i nieżrące, z przepływem podawania około 50L/min.
• System wentylacyjny: Połączenie bezkontaktowe z układem wydechowym użytkownika, o pojemności wydechowej większej niż 15 m3/h.
• Wymogi dotyczące podłogi: poziom, bez znaczących drgań i nośności > 500 kg/m2.
• Warunki mocy: pojemność większa niż 160kVA, 3-fazowy 5-przewód, napięcie 220/380V, częstotliwość 50 Hz. Przewody napędowe: żółte, zielone, czerwone; przewody neutralne: niebieskie; przewody uziemione: żółto-zielone.
• Miejsce instalacji: 4500mm×3500mm×4500mm (W×H×D), o powierzchni instalacyjnej większej niż 18m2.
• Utrzymywanie sprzętu na ziemi: Sprzęt musi być niezawodnie uziemiony.
