3Specyfikacje techniczne i podstawowa konfiguracja

• 3.1 Temperatura nominalna: 1600°C
• 3.2 Maksymalna temperatura: 1650°C
• 3.3 Efektywny rozmiar: Φ750×500
• 3.4 Element grzewczy: Grzejnik molibdenowy
• 3.5 Atmosfera procesu: Azot/Wodór; jedna linia azotu, jedna linia wodoru, z możliwością nawilżania gazu mieszanego po zmieszaniu azot-wodór.
• 3.6 Warunki dostaw wodoru: Nie można dostarczać wodoru, jeśli zawartość tlenu przekracza 20 ppm; jeśli zawartość tlenu przekracza 20 ppm podczas dostarczania wodoru, dostawa wodoru zostaje automatycznie odcięta.
• 3.7 Temperatura wody nawilżającej: ≤ 80°C
• 3.8 Zakres punktu zrozu: -20 do 60°C
• 3.9 Stabilność kontroli temperatury: ±1°C, z funkcją automatycznego dostrojenia PID.
• 3.10 Jednorodność temperatury: Lepsze niż ± 5°C (przetestowane w temperaturze 1600°C przez 2 godziny w pustym piecu).
• 3.11 Termopara regulacyjna temperatury: Rodzaj B
• 3.12 Punkty kontroli temperatury: Trzy niezależne strefy ogrzewania od góry do dołu, z trzema niezależnymi punktami regulacji temperatury.
• 3.13 Segmenty kontroli temperatury: 19 × 19 segmentów
• 3.14 Sposób chłodzenia: Zewnętrzne chłodzenie wodne, z trzema strefami chłodzenia wodnego: górnym, środkowym i dolnym.
• 3.15 Monitoring ciśnienia: Przekaźnik ciśnienia do monitorowania ciśnienia pieca w czasie rzeczywistym.
• 3.16 Zakres ciśnienia: 5000 ~ 15000Pa

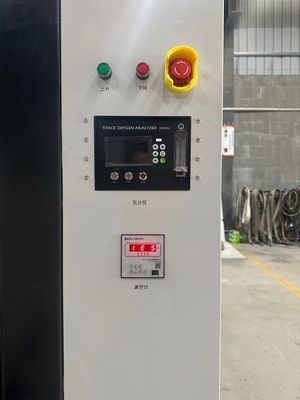

• 3.17 Wykrycie próżni: Miernik próżni do wykrywania poziomu próżni pieca, z cyfrowym miernikiem próżni wyświetlającym wartość próżni.
• 3.18 Ochrona przed wybuchem: Automatyczne otwieranie zaworu wydechowego, gdy ciśnienie pieca przekracza ustawioną wartość.
• 3.19 Kominek wydechowy: Jedna wrota wydechowa z urządzeniem zapłonu.
• 3.20 Ochrona alarmowa: Alarmy o nadmiarze temperatury, awarii termopary, wycieku, awarii grzejnika, przeciążeniu silnika, niskim poziomie wody w nawilżaczu, niskim ciśnieniu, niskim ciśnieniu wody chłodzącej oraz aktywacji UPS,z alarmem o nadmiarze temperatury i ochroną przed wyłączeniem.
• 3.21 Maksymalna moc grzewcza: 120 kW
• 3.22 Moc izolacyjna pieca bezczynnego: ≤ 60 kW
• 3.23 Prędkość ogrzewania: NT1 - 1200 °C ≤ 5 °C/min, 1200 ~ 1600 °C ≤ 3 °C/min
• 3.24 Wzrost temperatury powierzchni: < 35oC
• 3.25 Waga sprzętu: Około 3500 kg
• 3.26 Zewnętrzne wymiary odniesienia: 2240 × 2900 × 3000 mm (W × H × D, z wyłączeniem szafki sterującej), z zastrzeżeniem ostatecznych specyfikacji produktu.
• 3.27 Kolor zewnętrzny: Świeżo szary

5.Normalne warunki pracy

• 5.2.1 Warunki środowiskowe: Temperatura 0-40oC, wilgotność ≤80% RH, brak gazów żrących, silne turbulencje powietrza.
• 5.2.2 Warunki azotu: Azot, czystość 99,999%, ciśnienie źródłowe 0,2~0,4Mpa, zużycie 4~12m3/h.
• 5.2.3 Warunki wodorowe: Ciśnienie źródła 0,2 - 0,4 MPa, zużycie 4 - 12 m3/h.
• 5.2.4 Warunki źródła gazu mocy: Czyste, suche, wolne od oleju sprężone powietrze, ciśnienie 0,4-0,8 MPa.
• 5.2.5 Warunki dostaw wody: 0.1~0.3Mpa, czyste, nieżrące, przepływ podawany około 50L/min.
• 5.2.6 System wentylacji: Połączenie bezkontaktowe z układem wydechowym użytkownika o pojemności wydechowej większej niż 15 m3/h.
• 5.2.7 Wymogi dotyczące podłogi: Poziom, bez znaczących drgań, nośność > 500 kg/m2.
• 5.2.8 Warunki mocy: Pojemność większa niż 160kVA, 3-fazowy 5-przewód, napięcie 220/380V, częstotliwość 50Hz. Prąd napędowy: żółty, zielony, czerwony; drut neutralny: niebieski; drut uziemiony: żółto-zielony.
• 5.2.9 Miejsce instalacji: 4500 mm × 3500 mm × 4000 mm (W × H × D), powierzchnia instalacji większa niż 18 m2.
